ייצוב מדרונות

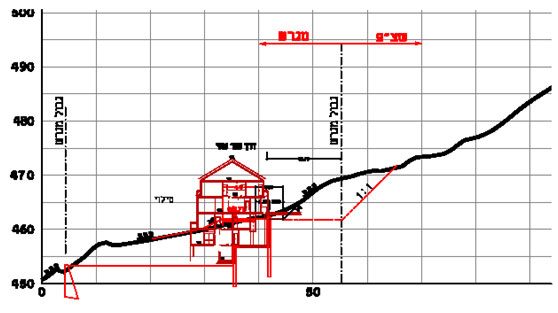

חברת א.א. הנדסה מעורבת בתשתיות וייצוב מדרונות של אתרי בנייה מורכבים הממוקמים על מדרון ישן אבל פעיל כעת. מנקודת מבט גיאולוגית, קרקע יסודות הבניין היא חוואר פלסטיק. הסקיצה הכללית של אחד מקווי הבניין מראה כי היא נמצאת בסוג זה של מדרון קרקע.

ייצוב מדרונות

אתר בנייה הר יונה - תצוגת עיצוב כללית

על הר זה, קרוב לאתר בנייה זה , בשנת 1985, התרחשה מפולת גדולה שהרסה את המבנים של אתר הבנייה כולו. רק בשנת 1999, עקב מחסור בשטחים עירוניים פנויים החלו הרשויות המקומיות לבנות על הר זה. לאחר חקירות אתר מקיפות וניתוח יציבות מדרון מצאנו את מסלולו של קו המדרון המסוכן. על סמך שיקולים אלה אנחנו מתכננים מערכת ערימת עומק המשמשת כייצוב מדרון וכבסיס באותו הזמן. הפתרון המוצע שלנו מספק א) בניין באותו האתר, שנחשב בעבר לבלתי שמיש וב) שימוש ביסודות בניין זולים וסטנדרטיים.

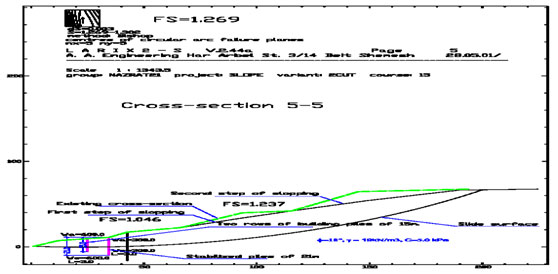

ייצוב מדרון
אתר בנייה הר יונה - עיצוב ייצוב מדרון

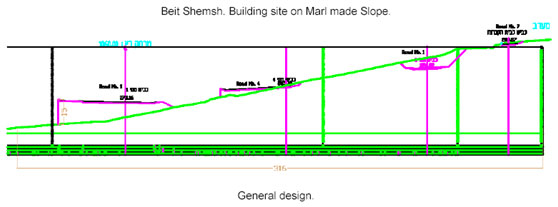

הפרויקט הבא ממוקם בעיר בית שמש, כ- 36 ק"מ מירושלים. הרשויות המקומיות, כמו בפרויקט שתואר קודם לכן, נאלצו לבנות על מדרון רקבובי מאוד בעייתי. מבחינה הסטורית מקום זה היה מתאים לבנייה בגלל הסבירות הגבוהה של החלקה כאן. החברה שלנו התבקשה לתת הצעת עיצוב לפתרון בעיה זו.למטרה זו תכננו ובצענו חקירת אתר מקיפה ובדיקות מעבדה.

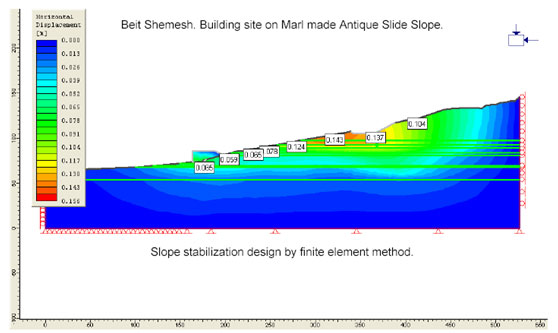

התמונות הבאות מציגות את המצב הגיאומכני וניתוח אלמנטים סופי המבוסס על התחקיר שהוזכר לעיל.הניתוח סיפק לוקליזציה מפורטת מאוד של כל האזורים הבעייתיים ונתן בסיס גיאומכני בטוח לתכנון הבנייה של אתר בנייה גדול .ניתוח האלמנטים הסופי הראה את האפשרות לשנות את יציבות מדרון בכל שלב של הבנייה.

בנייה במדרון

בנייה בבית שמש

ירושלים. אתר בנייה במתחם הר-חומה.

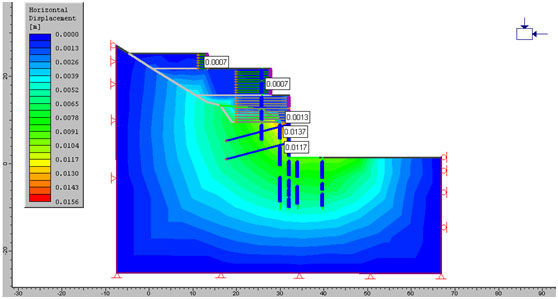

בנייה במדרון בירושלים



בפרויקט זה התבקשנו על ידי קבלן לתכנן תשתית לקבוצת בניינים. מבנים אלו ייבנו על מדרון חוואר גיר כפי שממחישה התמונה למעלה. כפי שניתן לראות בתמונה זו, כדי לבנות את הבניינים עלה צורך לבנות בסיס מלאכותי בגובה 8-16 מ'. לתכנון תשתית זו הוטמעו כמה אמצעי ייצוב למודל אחד: ערימות עמוקות ומסמרי קרקע לייצוב מדרון ומילוי מחזק המבוסס על מדרון סלע טבעי רך. כל הקומפלקס של אמצעים אלה כבר מחושב במודל אלמנטים סופיים אחד. בשל סוג זה של חישוב למתכנן מסופקים ערכי לחץ אמינים עבור כל האמצעים הנ"ל: מתח וערכי רגעים לערימות, כוחות ציריים למסמרי קרקע וכוחות השפעה ולחץ לחיזוק משתלב.

.
